單色儀 (Omno系列)

Omno系列光譜儀/單色儀特點：
◆ 150mm，300mm，500mm，750mm等多種焦距可選，適應不同光譜帶寬需求；
◆光學結構采用經典的Czerny-Turner結構，有效改善譜線對稱性和提高光學分辨率，消二次色散設計，有效抑制雜散光；
◆多光柵塔臺設計，更好的發揮了儀器覆蓋UV-VIS-IR全波段光譜范圍的優勢，并可根據需要組合以滿足不同；
◆光柵采用大面積光柵，有效提高了收集光效率；
◆多種光柵可以選擇，適應不同光譜波段，覆蓋UV-VIS-IR范圍；
◆針對紅外（>1μm）波段的優化設計，光學鏡片采用鍍金膜設計，提高紅外光反射效率；
◆儀器的控制（如光柵轉換、波長掃描等）全部由計算機控制；

◆全新的DSP芯片設計使得出入口的選擇更加具有靈活性，可根據需要選擇雙入-出口；雙入-出口的控制通過計算機軟件自動控制，定位更；

◆可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用。與光源、探測器（單點探測器和陣列CCD等）組合搭建，實現任意光譜系統組合方案，如熒光、拉曼、透射/反射、吸收光譜及光源發射光譜系統等；

◆配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用；

◆光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染；
◆可選：自動濾光輪、電子快門、自動狹縫。

技術參數表（@1200g/mm光柵條件下）

	Omno-150	Omno-300	Omno-500	Omno-750
λ焦距	150	300	500	750
相對孔徑	f/4.2	f/3.9	f/6.5	f/9.7
光學結構	C-T
機械掃描范圍	0-900	0-1200
分辨率	0.4	0.1	0.05	0.03
倒線色散(nm/mm)	5.4	2.7	1.7	1.1
波長準確度	±0.25	±0.2
波長重復性	±0.1	±0.1
掃描步距	0.01	0.005
焦面尺寸	25(W)×10(H)	25(W) ×14(H)
光軸高度	134
狹縫規格	縫寬：0.01-3mm連續手動可調，可選配自動狹縫；縫高：2，4，10，14mm可選。
光柵尺寸	32×32	68×68
光柵臺	雙光柵	三光柵
外型尺寸	298×200×185	390×278×204	560×320×204	800×450×204
重量	10	16	22	32

原理圖

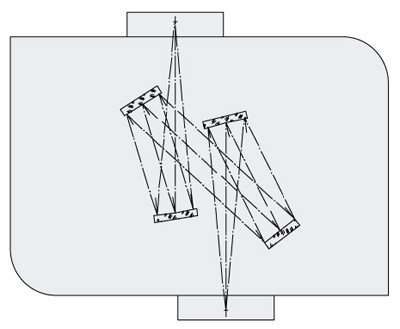

雙光柵

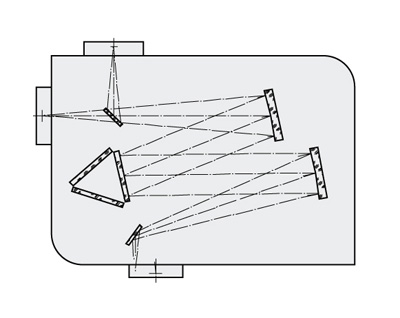

三光柵
